자작 어닝바… (렛나) 초저가 어닝바 만들기…!
!
!
요즘 캠핑족이 많아져서 차에 차량용 어닝을 많이 설치하죠?그늘 없는 뜨거운 햇살 아래에서의 캠프는…(´;ω;｀)
어닝은 손쉽게 그늘을 만들 수 있어 캠핑에 적합한 용품 중 하나입니다.
하지만 모든 캠핑장비가 그렇듯이 가격이 비싼게 흠…
기성품으로 출시된 차량용 어닝은 30~00대까지 폭넓은 가격대가 형성되어 있습니다.

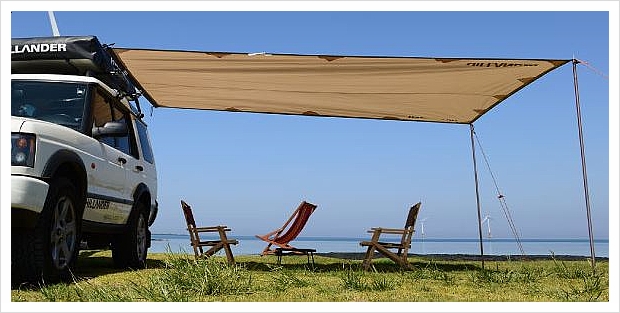

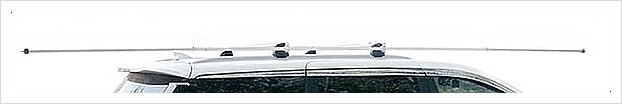

[차량용 어닝(기성품)] 타프를 제외한 어닝바만 따로 판매합니다슬라이드식으로 접었을때와 폈을때 길이가 다른 가변형 제품입니다.
가격은 곱이 조금 넘는 것 같습니다.
[판매중인 차량용 어닝바(기성품)]그런데..기성품 어닝바는 접었을때 기본 길이가 2m가 넘어 숏바디 차량인 내 차에는 어울리지 않는다는 단점이…
그래서 제 차에 맞는 초저가 어닝바를 만들어 보겠습니다.
재료는 차에 굴러다니는 3단 25파이 터프폴…

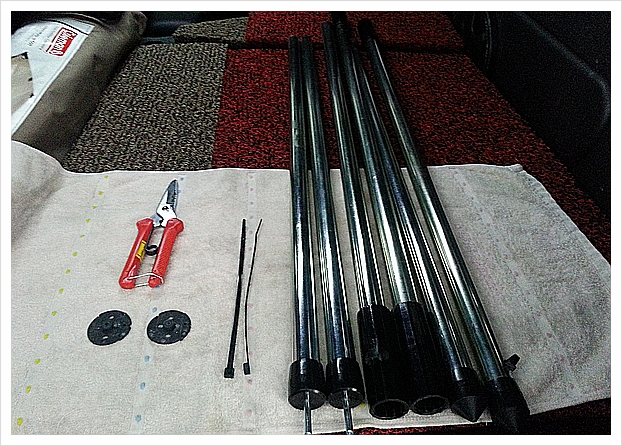

[25파이 3단 폴] [어닝바 만들기 준비물]
. 스텐레스 25파이 3단 폴대 2쌍.플라스틱피스(가로폭U볼트용). 케이블타이 가위 등 기타공구
[차에 굴러다니는 재료]기본적으로 아닝바를 설치하시려면 차량루프에 가로바, 세로바가 설치되어 있어야 합니다.

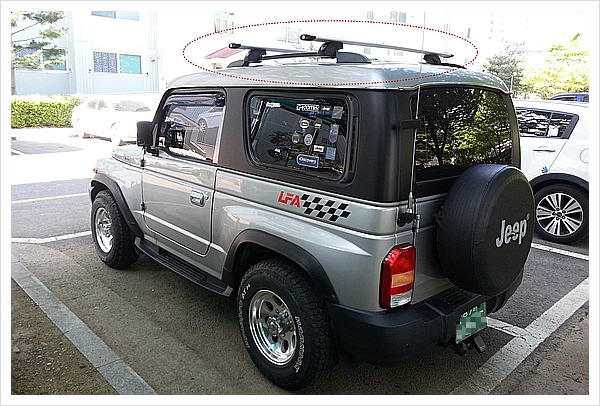

[레토나 크루저 가로 폭 / 세로 폭] 원래 레토나 정품에는 가로 폭 / 세로 폭은 없습니다.
위 사진의 가로폭/세로폭은 별도 설치한 것입니다.
차량 가로폭에 어닝바를 설치하려면 어닝바 고정을 위한 T볼트나 U볼트가 있어야 하는데 볼트가 준비되어 있지 않아 공구통에 굴러다니는 이름을 알 수 없는 플라스틱과 케이블타이에서 U볼트 대용품을 만듭니다.
둥근 플라스틱 조각을 가로 폭의 홈에 맞도록 잘라 사용합니다.

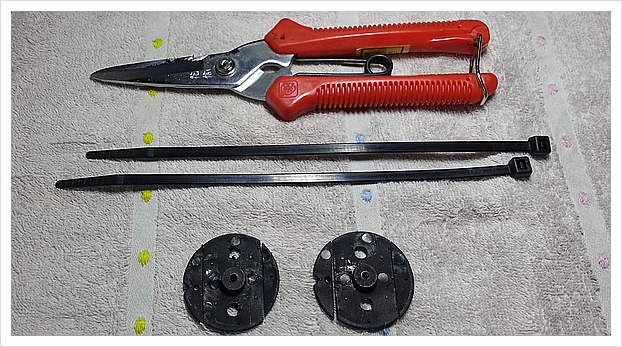

[이름 모를 플라스틱 양쪽 귀 자르기]

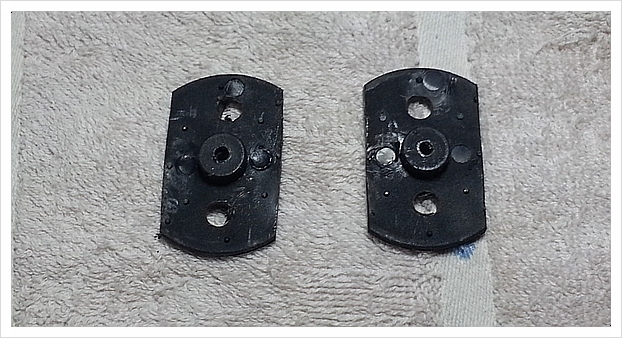

[가로폭 홈 사이즈에 맞게 자른 플라스틱]

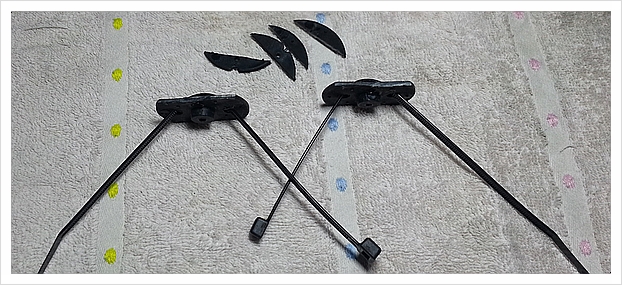

[플라스틱 구멍 사이에 케이 블타이를 끼운다] 이제 기본 폴 3단을 4단으로 할게요 폴 3단 길이 2400mm. 폴4단길이3200mm
[3단 2.4m]

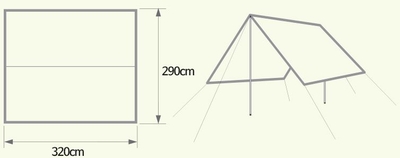

[4단 3.2m] 4단으로 만드는 이유는 차에 쌓여있는 미니 타프 사이즈 (3200*2900)에 맞게 하기 위해서입니다.

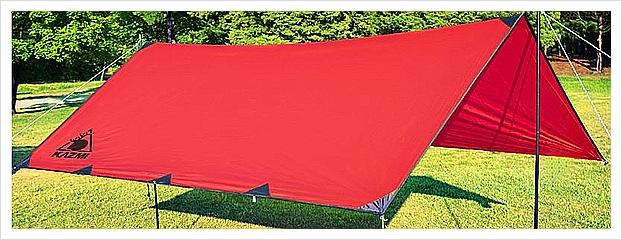

[렉터 미니 타프] 4단 폴이 준비되어 있기 때문에 가로 폭에 폴을 설치해 보겠습니다.

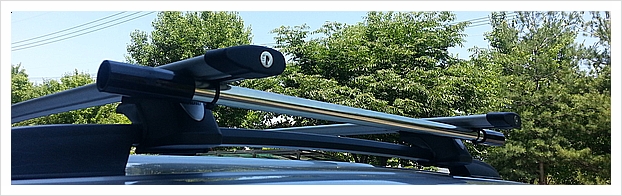

가로바는 KHOTO 에어로바입니다어닝바는 우측(조수석)에 설치합니다.
먼저 잠금장치 옆바 엔드 캡을 열쇠로 열고…

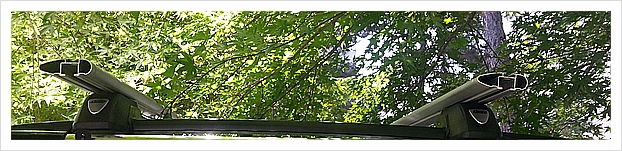

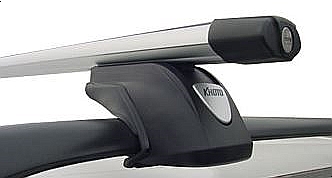

[KHOTO 에어로 팔로]
[가로폭 엔드 캡 제거]U 볼트 대신 만든 플라스틱을 폴(1단) 양 끝에 끼워 조입니다.
그리고 가로와 홈 사이에 플라스틱을 끼워 놓습니다.
[폴에 플라스틱 조이기]
[U볼트 대용품(플라스틱) 옆바 홈에 끼우기]

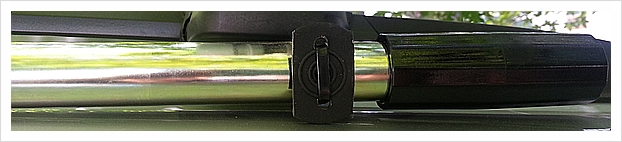

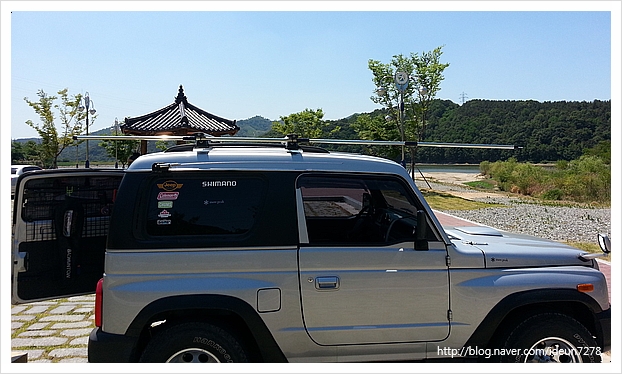

[폴 (1단) 거치 완료]연결 폴 4단 중에서 지금 거치하는 1단은 앞으로도 가로 바에 매달려 있는 고정용입니다.
나머지 3단은 차에 보관하고 필요할 때는 바로 연결해서 쓰시면 됩니다.

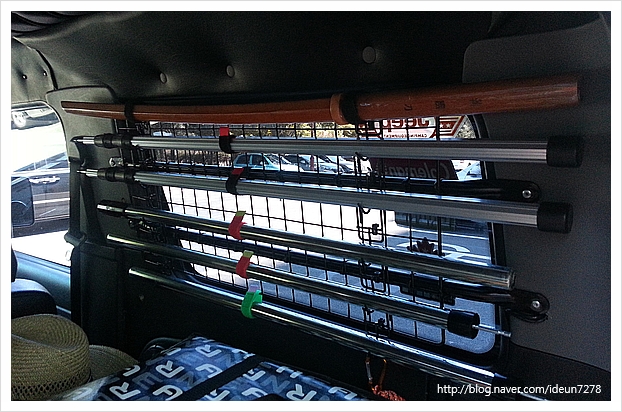

[차량에 보관 중인 연결 폴 / 타프 폴] 이제 폴을 하나씩 이어볼게요
[4단 폴 연결 짤]
[4단 폴 연결 (끼움) 완료]4단으로 연결된 폴에 바람에 타프가 날아가지 않도록 타프를 세게 당겨 설치하면 폴 전체가 활처럼 타프쪽으로 휘어지게 되는데 이를 방지하기 위해 폴에 스트링을 걸어 구부러짐을 방지합니다.
↓ (타프 설치 반대방향으로 스트링 설치)
만약을 위해 강한 바람이나 폴 파손에 대비하여 기울임 방지 스트링은 반드시 장착하는 것이 좋습니다.
[폴대 휘어짐 방지 스트링]
[폴대 휘어짐 방지 스트링]가로바에 어닝바와 스트링까지 걸었으므로 레터미니타프(3200*2900)를 설치해 보겠습니다.
어닝 바 양쪽에 타프 끝을 걸고 슬라이드식 폴 2개를 세워 높이를 조절하면서 장착합니다.
[미니 타프 설치]

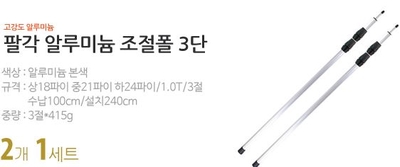

[슬라이드 3단 타프폴] 타프 설치 후 사생활 보호를 위해 사이드월을 설치합니다
[사이드월 설치] 사이드월은 기존에 쓰던 미니 타프를 접어서 사용했습니다.
타프에 사이드월까지 설치하니 기성품 못지않은 모양이에요.^^
이날은 바람이 많이 부는 날이었지만 어닝버스의 스트링을 최대한 세게 잡아당겨 설치하면 강한 바람에도 타프가 날리지 않아 어닝바(폴대, 4단) 역시 태연하게 버틸 수 있습니다.

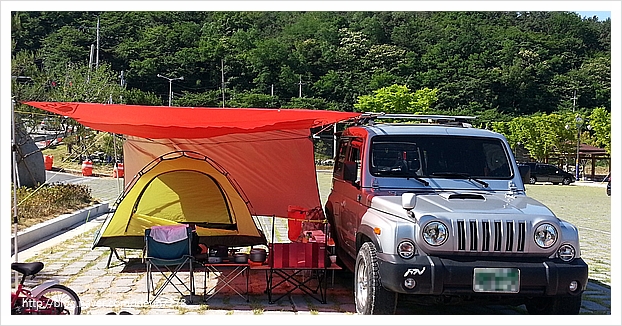

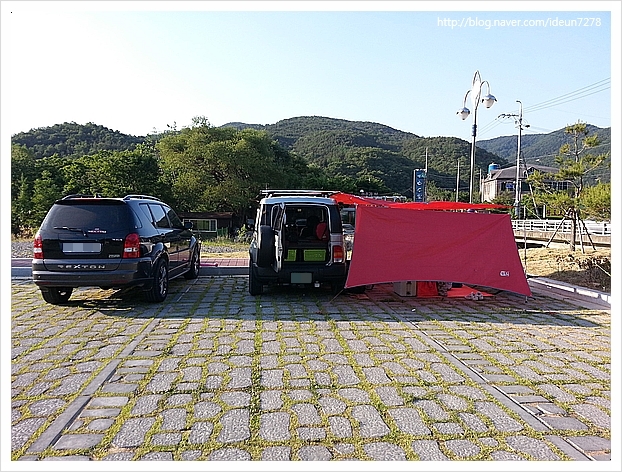

[어닝&사이드월] 차에 구르는 폴을 이용해 어닝바를 만들면 저렴한 비용으로 실용적이고 보기 좋은 어닝이 탄생했습니다.
◐어닝바비용=0원.기존의 25파이 폴대를 활용.기타 주변의 잡자재 활용
◐차량용 어닝구조의 총액=6~7만원. 어닝바(VILLA). 사이드월 미니 타프(VIVA대). 슬라이드 3단 폴대(VIVA대)
이상 자작 어닝바 만들기 였습니다.
[by 주원대디 나만의 차량용 어닝바 만들기]
